„Kakšen tip LED gonilnika potrebujem?“Iskanje LED gonilnikov je z različnimi možnostmi zunaj lahko težje, kot si mislite. Ob izbiri tistega, ki za vas najbolje deluje, moramo upoštevati veliko dejavnikov, to bomo v našem vodniku o gonilnikih za LED temeljito preučili.tukaj. Pomembna izbira je izbira gonilnika LED s konstantnim tokom in LED gonilnika s konstantno napetostjo. Zdaj je znano, da gonilniki LED veljajo za naprave s konstantnim tokom, zakaj torej proizvajalci ponujajo gonilnike s konstantno napetostjo tudi za LED? Kako naj ugotovimo razliko med tema dvema?

Stalni trenutni LED gonilniki v primerjavi s stalnimi napetostnimi LED gonilniki

Gonilniki s konstantnim tokom in konstantno napetostjo so možnosti za napajanje za LED svetlobne vire, kar se razlikuje od načina, kako dovajajo napajanje. Gonilniki LED so tista gonilna sila, ki zagotavlja in uravnava potrebno moč za zagotovitev varnega in doslednega delovanja LED diod. Razumevanje razlike med obema vrstama lahko:

1. Pomoč pri pravilno napajanju LED

2. Izogibajte se resnim poškodbam LED naložbe

Kaj je LED gonilnik s stalnim tokom?

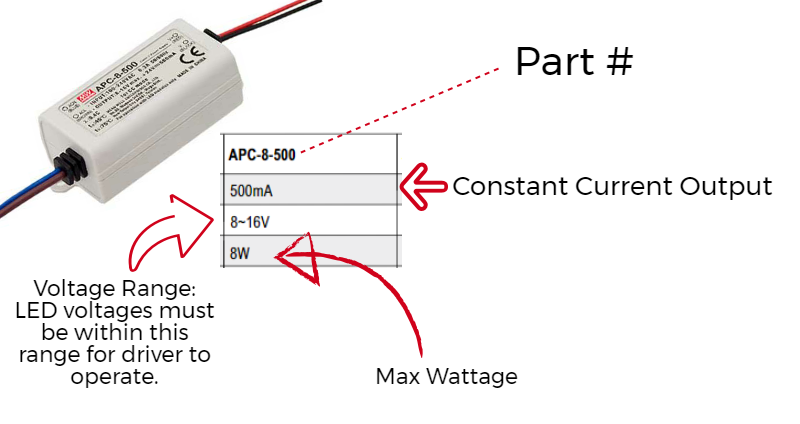

Gonilniki LED s konstantnim tokom so zasnovani za določen obseg izhodnih napetosti in fiksnega izhodnega toka (mA). Svetleče diode, ki delujejo na gonilnike s konstantnim tokom, zahtevajo določeno napajanje toka, običajno določeno v miliamperih (mA) ali amperih (A). Ti gonilniki spreminjajo napetost vzdolž elektronskega vezja, ki omogoča, da tok ostane konstanten v celotnem LED sistemu.Povprečni trenutni voznik APje dober primer prikazan spodaj:

Zaradi višjih trenutnih ocen je LED svetlejša, če pa ni regulirana, bo LED črpala več toka, kot je ocenjeno. Thermal Runaway se nanaša na presežni tok, ki presega največji pogonski tok LED, kar povzroči drastično nižje življenjske dobe LED in prezgodnje izgorevanje zaradi povišane temperature. Gonilnik s konstantnim tokom je najboljši način za upravljanje LED z visoko močjo, saj ohranja konstantno svetlost v vseh serijah LED.

Kaj je LED gonilnik s konstantno napetostjo?

Gonilniki s konstantno napetostjo so zasnovani za eno samo izhodno napetost enosmernega toka. Najpogostejši gonilniki s konstantno napetostjo (ali napajalniki) so 12VDC ali 24VDC. LED lučka, ki je označena za konstantno napetost, ponavadi določa količino vhodne napetosti, ki jo potrebuje za pravilno delovanje.

Napajalnik s konstantno napetostjo prejme standardno linijsko napetost (120-277 VAC). To je vrsta napajanja, ki se običajno oddaja iz vaših zidnih vtičnic okoli doma. Vozniki s konstantno napetostjo to napetost izmeničnega toka (VAC) preklopijo na nizko napetost enosmernega toka (VDC). Voznik bo vedno vzdrževal konstantno napetost, ne glede na to, kakšna trenutna obremenitev je nanj. Primer napajanja s konstantno napetostjo je spodaj vPomeni dobro LPV-60-12.

LPV-60-12 bo vzdrževal konstantno 12 VDC, če tok ostane pod 5-amperskim maksimumom, prikazanim v tabeli. Najpogosteje so gonilniki s konstantno napetostjo vgrajeni v luči pod omarico in drugoLED upogljiv trakaplikacije, vendar ni omejena na te kategorije.

Kako torej vem, kakšen tip LED gonilnika potrebujem?

Primer za konstantne tokovne gonilnike:

Če si ogledate svetleče LED diode, je ena edinstvena značilnost eksponentno razmerje med uporabljeno napetostjo naprej do LED in tokom, ki teče skozi to. To lahko jasno vidite iz električnih značilnosti Cree XP-G2 spodaj na sliki 1. Ko je LED vklopljen, lahko tudi najmanjša 5-odstotna sprememba napetosti (2,74V do 2,87V) ustvari 100-odstotno povečanje toka pripeljali do XP-G2, kot lahko vidite na rdečih znamkah trenutnega od 350mA do 700mA.

Slika 1

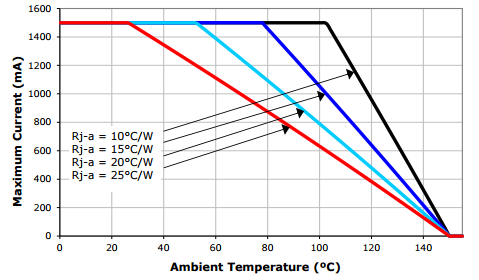

Zdaj večji LED tok naredi svetlejšo LED, vendar bo sčasoma LED pretirano poganjal. Glej sliko 2 za Cree-jeve specifikacije največjega prednjega toka in krivulje de-nazivne vrednosti v različnih okolijskih temperaturah. V zgornjem primeru bi bilo še vedno v redu, da vozimo svetilko XP-G2 pri 700mA, če pa ne bi imeli naprave za omejevanje toka, bi LED zvišala več toka, saj se zaradi povečanja temperature spremenijo električne lastnosti. Sčasoma bi to potisnili nad mejo ... zlasti v bolj vročih okoljih. Prekomerni prednji tok bi povzročil dodatno toploto znotraj sistema, zmanjšal življenjsko dobo LED in sčasoma uničil LED. Temu rečemo toplotno pobeg, ki je podrobneje razložentukaj. To je razlog, da je najprimernejši način napajanja LED z visoko napajano napetostjo s stalnim LED-gonilnikom. S stalnim virom toka, tudi ko se napetost spreminja s temperaturo, voznik neprekinjeno vzdržuje tok, ne da bi ugasnil svetilno diodo in preprečil, da bi se toplotno izognili.

Slika 2

Kdaj uporabim gonilnik LED za akustično napetost?

Zgornji primer je z velikimi LED lučmi in v manjšem obsegu, saj smo govorili samo o uporabi ene LED. Z razsvetljavo v resničnem svetu ni priročno ali varčno zgraditi vse na roki iz ene same diode, LED se običajno uporabljajo skupaj v zaporednih in / ali vzporednih vezjih, da ustvarite želeni rezultat. Na srečo oblikovalcev razsvetljave so proizvajalci na trg predstavili veliko LED izdelkov, ki imajo več LED že sestavljenih skupaj, kot so LED vrvi, LED trakovi, LED palice itd.

Najpogostejši LED trakovi so zasnovani s serijo LED diod v seriji z uporom, ki omejuje tok. Proizvajalci poskrbijo, da so upori prave vrednosti in v pravem položaju, tako da bodo svetleče diode na trakovih manj nagnjene k spremembam napetostnega vira, kot smo govorili pri XP-G2. Ker je njihov tok že reguliran, je potrebna le konstantna napetost za napajanje LED-ov.

Ko so takšne LED diode ali sklopi LED sestavljeni tako, običajno napišejo napetost, ki jo je treba izvajati. Če torej vidite, da vaš trak vzame 12 VDC, ne skrbite za gonilnik s konstantnim tokom, vse kar boste potrebovali, je vir napetosti s konstantno napetostjo 12 VDC, saj tok že ureja vezje na krovu, ki ga je vgradil proizvajalec.

Prednost uporabe gonilnika LED s stalnim tokom

Torej, ko gradite svoje vpenjalo ali sodelujete z našimmočne LED diode, najbolje je, da uporabite gonilnike s konstantnim trenutnim tokom, ker:

1. Izogibajo se kršenju največjega toka, določenega za LED, zato se izogibajo izgorevanju / termičnemu odtekanju.

2. Oblikovalci lažje nadzorujejo aplikacije in pomagajo ustvariti svetlobo z bolj dosledno svetlostjo.

Prednost uporabe gonilnika LED s konstantno napetostjo

Gonilnik LED s konstantno napetostjo uporabljate samo, če uporabljate LED ali niz, ki je določen za sprejem določene napetosti. To je koristno kot:

1. Nenehna napetost je veliko bolj poznana tehnologija za inženirje za načrtovanje in vgradnjo.

2. Stroški teh sistemov so lahko nižji, zlasti pri večjih aplikacijah.

Prosto si oglejte naševodnik za LED trakoveki ima veliko naprav, ki jih je mogoče zagnati iz konstantne napetosti. Če potrebujete pomoč pri izbiri gonilnika LED s konstantnim trenutnim tokom, pojdite v našo koristobjavao tem, kako izbrati pravega.
